ICE100

Ud

Colector para calefacción y refrigeración por suelo radiante.

561,88€

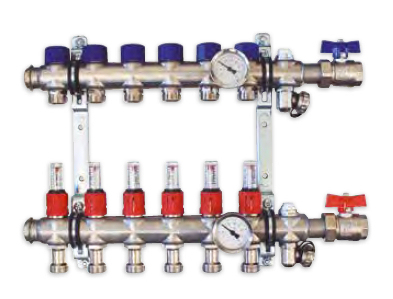

Colector de distribución monobloc de acero inoxidable, de 32 mm de diámetro nominal y derivaciones de 3/4"x18 mm eurocono, modelo SM1004S "ORKLI", para 4 circuitos, adaptadores con conexiones roscadas 3/4" eurocono, de tres piezas, para tubos de 16 mm de diámetro y 1,8 mm de espesor, modelo V-04226, con armario de acero galvanizado de 540 mm de longitud, 510 mm de altura y regulable en profundidad de 90 a 130 mm, modelo 1006090, con codos guía 90° de plástico, para tubo de 16 mm de diámetro, modelo SRGUIA16.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt38ork350b

Ud

Armario de acero galvanizado de 540 mm de longitud, 510 mm de altura y regulable en profundidad de 90 a 130 mm, modelo 1006090 "ORKLI", acabado blanco RAL 9010, con cerradura.

1,000

148,55

148,55

mt38ork300cc

Ud

Colector de distribución monobloc de acero inoxidable, de 32 mm de diámetro nominal y derivaciones de 3/4"x18 mm eurocono, modelo SM1004S "ORKLI", para 4 circuitos, formado por colector de impulsión con caudalímetros, colector de retorno con válvulas de cierre manual termostatizables con actuadores electrotérmicos y capuchones protectores, llaves de corte de esfera, termómetros, purgadores manuales de aire, llaves de llenado y vaciado y abrazaderas de acero cincado para los colectores.

1,000

294,34

294,34

mt38ork520a

Ud

Adaptador con conexiones roscadas 3/4" eurocono, de tres piezas, para tubo de 16 mm de diámetro y 1,8 mm de espesor, modelo V-04226 "ORKLI".

8,000

3,88

31,04

mt38ork030a

Ud

Codo guía 90° de plástico, para tubo de 16 mm de diámetro, modelo SRGUIA16 "ORKLI", para protección y soporte del tubo cerca de la conexión al colector de distribución.

8,000

2,16

17,28

Subtotal materiales:

491,21

2

Mano de obra

mo004

h

Oficial 1ª calefactor.

1,600

19,42

31,07

mo103

h

Ayudante calefactor.

1,600

17,86

28,58

Subtotal mano de obra:

59,65

3

Costes directos complementarios

%

Costes directos complementarios

2,000

550,86

11,02

Coste de mantenimiento decenal: 28,09€ en los primeros 10 años.

Costes directos (1+2+3):

561,88

UNIDAD DE OBRA ICE100: COLECTOR PARA CALEFACCIÓN Y REFRIGERACIÓN POR SUELO RADIANTE.

CARACTERÍSTICAS TÉCNICAS

Colector de distribución monobloc de acero inoxidable, de 32 mm de diámetro nominal y derivaciones de 3/4"x18 mm eurocono, modelo SM1004S "ORKLI", para 4 circuitos, formado por colector de impulsión con caudalímetros, colector de retorno con válvulas de cierre manual termostatizables con actuadores electrotérmicos y capuchones protectores, llaves de corte de esfera, termómetros, purgadores manuales de aire, llaves de llenado y vaciado y abrazaderas de acero cincado para los colectores, adaptadores con conexiones roscadas 3/4" eurocono, de tres piezas, para tubos de 16 mm de diámetro y 1,8 mm de espesor, modelo V-04226, con armario de acero galvanizado de 540 mm de longitud, 510 mm de altura y regulable en profundidad de 90 a 130 mm, modelo 1006090, con codos guía 90° de plástico, para tubo de 16 mm de diámetro, modelo SRGUIA16. Totalmente montado, conexionado y probado.

NORMATIVA DE APLICACIÓN

Instalación: UNE-EN 1264-4. Calefacción por suelo radiante. Sistemas y componentes. Parte 4: Instalación.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Replanteo del emplazamiento del colector. Colocación del armario para el colector. Colocación del colector. Conexión de las tuberías al colector. Conexión del colector a la red de distribución interior o a la caldera. Realización de pruebas de servicio.

PRUEBAS DE SERVICIO.

Prueba de resistencia mecánica y estanqueidad.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

15 01 01

Envases de papel y cartón.

0,086

0,115

Envases:

0,086

0,115
